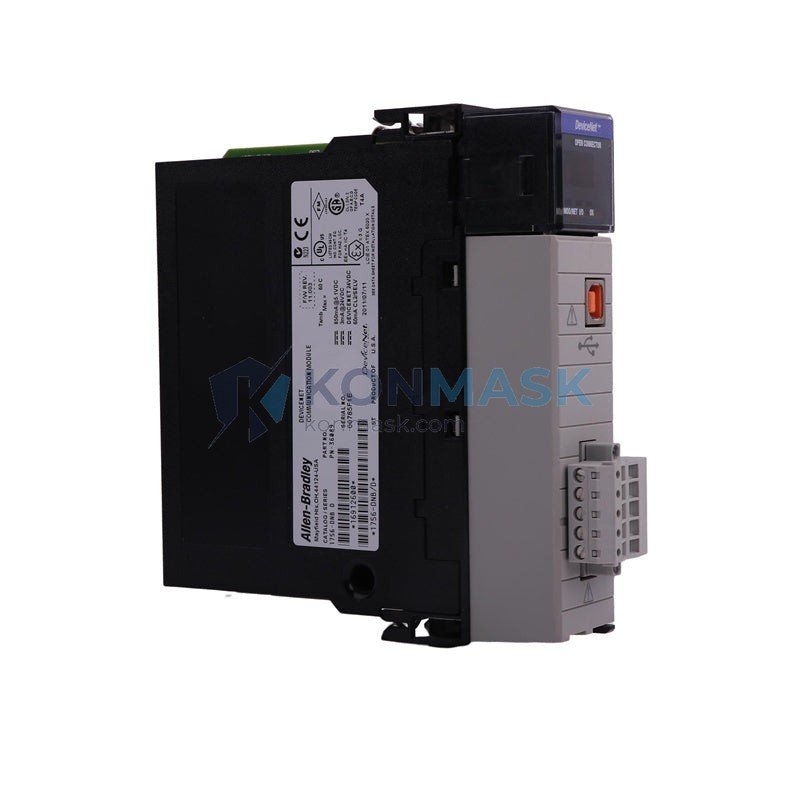

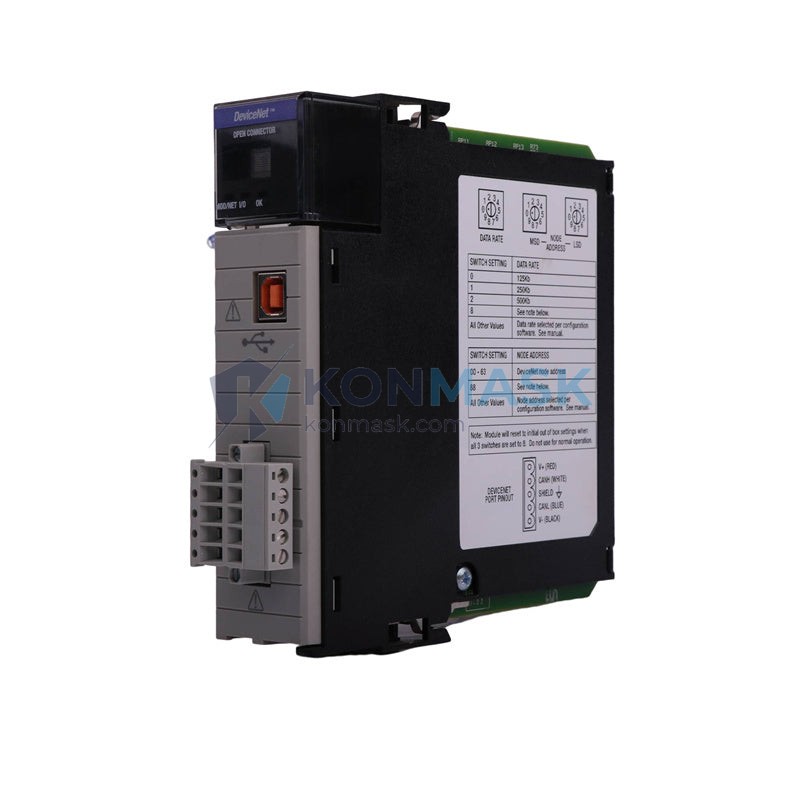

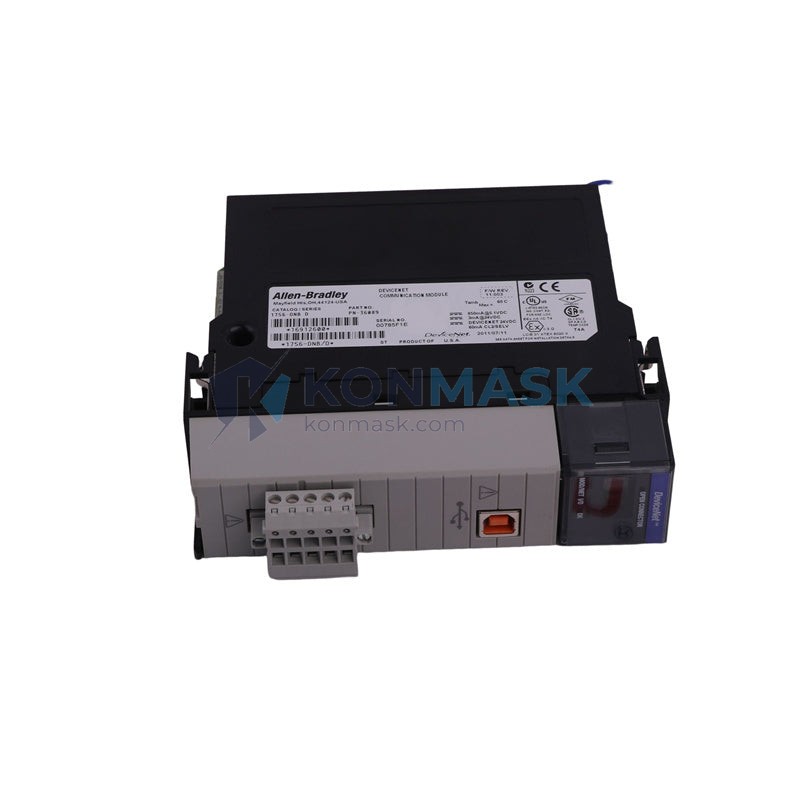

Allen-Bradley 1756-DNB – ControlLogix DeviceNet Bridge/Scanner Module | ControlLogix 1756 Platform
工程背景：DeviceNet 是基于 CAN 总线的工业现场总线协议，广泛部署于离散制造、汽车装配、食品饮料及物料搬运等行业。1756-DNB 作为 ControlLogix 背板上的专用 DeviceNet 扫描器/桥接模块，使 Logix 控制器能够直接管理多达 64 个 DeviceNet 节点，实现高速、确定性的 I/O 数据交换与显式报文通信，是 ControlLogix 系统集成 DeviceNet 网络的标准解决方案。
产品定位：1756-DNB 专为需要将现有 DeviceNet 设备网络（变频器、光电传感器、气动阀岛、条码扫描器等）无缝接入 ControlLogix 平台的采购工程师和系统集成商设计。模块支持主站（Scanner）与从站（Adapter）双重角色，具备完整的 EDS 文件管理能力，可通过 RSNetWorx for DeviceNet 进行在线配置与诊断。
Complete Technical Specifications
| Catalog Number | 1756-DNB |
| Manufacturer | Allen-Bradley / Rockwell Automation |
| Platform | ControlLogix 1756 |
| Network Protocol | DeviceNet (CAN-based, ISO 11898) |
| Module Role | Scanner (Master) / Adapter (Slave) |
| Max DeviceNet Nodes | 64 nodes per module |
| Data Rate | 125 kbps / 250 kbps / 500 kbps (auto-detect or configurable) |
| I/O Data Table Size | Up to 496 bytes input / 496 bytes output |
| Explicit Messaging | Supported (Class 3 connections) |
| Backplane Current Draw | 800 mA @ 5 VDC (from ControlLogix backplane) |
| Power Dissipation | 4.0 W (max) |
| Operating Temperature | 0 °C to +60 °C |
| Storage Temperature | -40 °C to +85 °C |
| Relative Humidity | 5% to 95% non-condensing |
| Vibration | 2 g @ 10–500 Hz (IEC 68-2-6) |
| Shock | 30 g operational / 50 g non-operational |
| Certifications | UL, CE, C-Tick, FM Class I Div 2 |
| Enclosure | Open-style (requires ControlLogix chassis) |
| Weight | Approx. 250 g |
| Firmware | Field-upgradeable via ControlFlash |
| Configuration Tool | RSNetWorx for DeviceNet; Studio 5000 Add-On Profile |
Proven Application Environments
- Automotive Assembly Lines：扫描焊接机器人、气动夹具、光幕等 DeviceNet 从站，实现毫秒级 I/O 响应。
- 食品饮料灌装线：集成变频器（PowerFlex 40/70）、电磁阀岛（SMC/Festo EX系列），支持 IP67 防护等级设备接入。
- 物料搬运与仓储：连接条码扫描器、RFID 读写器、传送带驱动器，构建高吞吐量分拣系统。
- 离散制造 MES 集成：通过显式报文读取设备参数，支持 OEE 数据采集与预测性维护。
- 过程工业辅助系统：作为 ControlLogix 从站接入上位 DeviceNet 主站网络，实现跨系统数据桥接。
Engineering Advantages
- 双角色灵活性：同一模块可配置为 Scanner（主站）或 Adapter（从站），适应多种网络拓扑，无需额外硬件。
- 高密度节点管理：单模块支持 64 个 DeviceNet 节点，可在单个 ControlLogix 机架中安装多块 1756-DNB 扩展网络规模。
- 确定性通信：基于 CAN 总线的 CSMA/NBA 仲裁机制，保证高优先级 I/O 数据的确定性传输，抖动 < 1 ms。
- 在线诊断：模块状态 LED（MS/NS）实时指示网络健康状态；RSNetWorx 提供节点级故障隔离与在线参数修改。
- EDS 文件管理：内置 EDS 库支持自动识别从站设备，简化大规模网络调试工作量。
- 固件在线升级：通过 ControlFlash 工具在线刷新固件，无需拆卸模块，降低维护停机时间。
System Architecture & Signal Flow
1756-DNB 安装于 ControlLogix 1756 机架任意槽位，通过背板总线与 Logix 控制器（如 1756-L7x/L8x 系列）交换数据。模块前面板提供一个 5 针 Open-Style DeviceNet 连接器（Mini/Micro 转接可选），连接至 DeviceNet 干线（Trunk Line）。
信号流向：DeviceNet 从站设备 → DeviceNet 干线（屏蔽双绞线，最长 500 m @ 125 kbps）→ 1756-DNB 前面板连接器 → 模块内部 CAN 控制器 → ControlLogix 背板 → Logix 控制器 I/O 数据表（Controller Tags）→ Studio 5000 梯形图 / 结构化文本逻辑处理。
显式报文（Explicit Messaging）路径：Logix MSG 指令 → 1756-DNB → DeviceNet Class 3 连接 → 目标设备对象属性读写（如变频器参数、传感器阈值）。
Sourcing & Quality Verification
- 货源：Konmask.com 从授权渠道及可信赖的工业剩余物资供应商采购，所有库存均经过来源追溯审核。
- 外观检验：模块外壳、连接器、背板金手指、标签铭牌逐一目检，拒绝接受翻新或标签篡改品。
- 功能验证：上电自检（POST）通过，MS/NS LED 状态正常；条件允许时进行背板通信测试。
- 固件版本核查：记录并披露实际固件版本，买方可据此评估是否需要升级。
- 包装：防静电袋 + 气泡膜 + 硬纸箱，符合工业电子元件运输标准。
Procurement Process
- 询价：通过页面「Add to Cart」提交采购意向，或发送邮件至 support@konmask.com 附上所需数量及交货期要求。
- 报价确认：我们将在 1 个工作日内回复含库存状态、固件版本、单价及运费的正式报价单。
- 付款：支持 T/T 电汇、PayPal、信用卡（Visa/Mastercard）；大额订单可协商账期。
- 发货：现货订单 1–3 个工作日内发出，提供 DHL/FedEx/UPS 国际快递追踪号。
- 售后：提供 30 天 DOA（到货即损）退换保障；技术问题可通过邮件或微信获得工程师支持。
Technical FAQ
Q1：1756-DNB 是否兼容所有 ControlLogix 机架和控制器？
A：兼容所有标准 1756 机架（4/7/10/13/17 槽）及 Logix 5550 至 Logix 5580 系列控制器，建议使用 RSLogix 5000 v16 或更高版本（Studio 5000 v21+）进行配置。
Q2：单个 ControlLogix 系统可以安装多少块 1756-DNB？
A：理论上受机架槽位数量限制，实际受控制器背板带宽约束。通常单个控制器系统可支持 4–8 块 1756-DNB，具体需通过 RSLogix 5000 I/O 树验证背板流量。
Q3：如何获取 1756-DNB 的 EDS 文件？
A：可从 Rockwell Automation 官方网站（rok.auto）或 ODVA 官网下载对应固件版本的 EDS 文件，也可联系 Konmask.com 技术支持获取。
Q4：模块是否支持 DeviceNet Safety（安全型 DeviceNet）？
A：标准 1756-DNB 不支持 DeviceNet Safety（CIP Safety）。如需安全功能，请选用 1756-DNB/B 或 GuardLogix 平台配合 1791DS 系列安全 I/O。
Q5：购买的模块固件版本与我的系统不匹配怎么办？
A：可通过 ControlFlash 工具（需有效的 Rockwell 软件授权）在线升级固件。Konmask.com 技术团队可提供固件升级指导。
