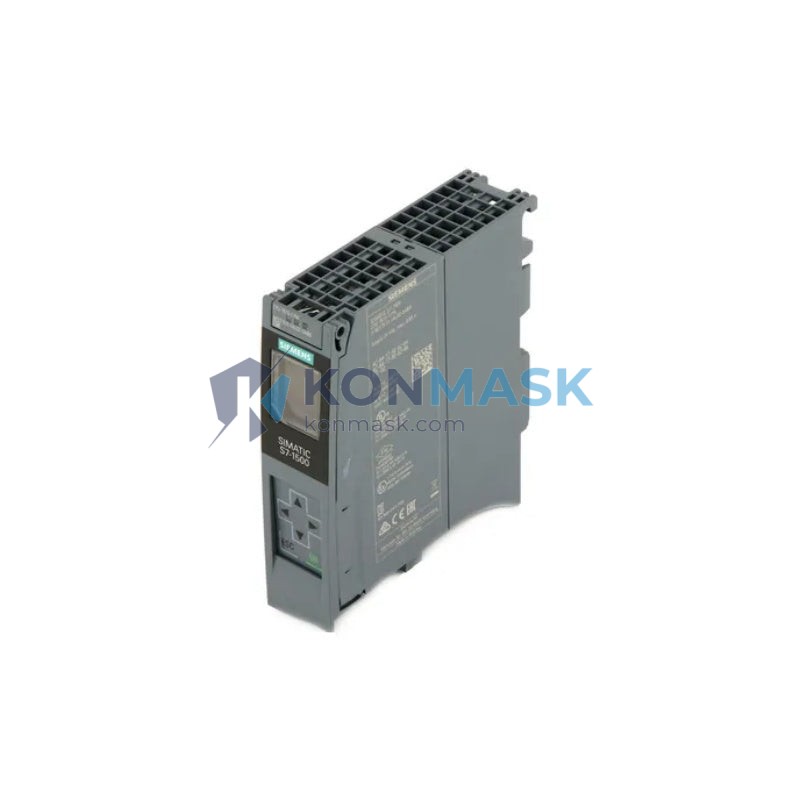

Siemens 6ES7513-1AL02-0AB0 – CPU 1513-1 PN 中央处理单元 | SIMATIC S7-1500 系列平台
工程背景：SIMATIC S7-1500 是西门子面向中高端离散制造与过程控制场景推出的旗舰级 PLC 平台，于 2012 年正式发布并持续迭代。6ES7513-1AL02-0AB0（CPU 1513-1 PN）是该平台中定位于中等规模控制任务的核心处理单元，广泛部署于汽车、食品饮料、机械制造及楼宇自动化等行业。
产品定位：CPU 1513-1 PN 以其均衡的运算性能、丰富的 PROFINET 通信能力及紧凑的安装尺寸，成为替代 S7-300/400 系列升级改造项目的首选模块。本品经 Konmask.com 专业渠道核验，适用于新建系统集成及存量设备备件补充。
Complete Technical Specifications
- 订货号 (Part Number)：6ES7513-1AL02-0AB0
- 产品系列：SIMATIC S7-1500
- CPU 型号：CPU 1513-1 PN
- 工作存储器：300 KB（程序）/ 1.5 MB（数据）
- 装载存储器：内置 4 MB FLASH，支持 SIMATIC 存储卡扩展
- 位运算速度：40 ns/指令
- 浮点运算速度：160 ns/指令
- 通信接口：2 × PROFINET（支持 IRT / RT / TCP/IP / Modbus TCP）
- 最大 I/O 地址区：32 KB 输入 / 32 KB 输出
- 最大可扩展模块数：32 个（单机架）
- 集成 Web 服务器：支持
- OPC UA 服务器：支持（固件 V2.0+）
- 供电电压：DC 24 V（20.4 V – 28.8 V）
- 功耗：典型值 4.5 W
- 工作温度：0 °C … +60 °C（水平安装）/ 0 °C … +40 °C（垂直安装）
- 存储温度：-40 °C … +70 °C
- 防护等级：IP20
- 安装方式：DIN 导轨（35 mm）
- 尺寸（W×H×D）：35 mm × 147 mm × 129 mm
- 重量：约 490 g
- 认证：CE / UL / cULus / ATEX Zone 2 / IECEx
- 固件版本：V2.9（本批次）
Proven Application Environments
- 汽车车身焊接线及总装产线 PLC 主控
- 食品饮料灌装与包装机械顺序控制
- 水处理与污水处理 SCADA 下位机
- 楼宇 BMS 系统中央控制器
- 机床数控辅助逻辑控制（配合 SINUMERIK）
- 港口起重设备运动协调控制
- S7-300 / S7-400 系统升级改造备件替换
Engineering Advantages
- 高速运算：40 ns 位运算速度，满足高频 I/O 扫描需求，循环时间可低至 1 ms 以下。
- 双 PROFINET 接口：支持线型、环型、星型拓扑，内置 IRT 等时同步，适配运动控制场景。
- TIA Portal 全集成：与 WinCC、STEP 7、Safety 无缝协作，工程组态效率显著提升。
- 诊断透明化：集成 LED 状态指示、Web 诊断服务器及 OPC UA，支持远程运维。
- 安全扩展就绪：可通过 F-CPU 升级路径或外挂 F-DI/F-DO 模块实现 SIL 2 / PLe 安全功能。
- 紧凑节能：35 mm 超薄机身，典型功耗仅 4.5 W，降低控制柜热负荷。
System Architecture & Signal Flow
CPU 1513-1 PN 安装于 S7-1500 标准导轨，通过背板总线与 I/O 模块高速通信（最大 400 MB/s 背板带宽）。PROFINET 接口 X1 通常连接上位 SCADA/HMI 网络，X2 用于现场 IO 设备（ET 200SP/MP 分布式 I/O）。CPU 内置电源管理，无需独立 PS 模块即可为背板供电（最大 14 W 背板输出）。程序执行采用优先级中断机制，支持 OB1（循环）、OB3x（定时中断）、OB4x（硬件中断）多级任务调度。
Sourcing & Quality Verification
- 货源渠道：原厂授权分销商库存 / 工厂拆机良品（按实际库存标注）
- 验货流程：外观目检 → 铭牌核验 → 上电自检（RUN/STOP 状态确认）→ 固件版本读取
- 包装：原厂包装或防静电气泡袋 + 硬纸箱双重防护
- 质保：12 个月 Konmask 质保，DOA（到货即损）72 小时换货
- 溯源文件：可提供原厂出厂测试报告（按需）
Procurement Process
- 在线下单或发送询价至 support@konmask.com，注明型号、数量及交期要求。
- Konmask 团队 24 小时内确认库存、价格及预计发货日期。
- 付款确认后 1–3 个工作日内发货，提供物流单号及跟踪链接。
- 收货后请在 72 小时内完成外观及上电检验，如有异常立即联系售后。
- 技术支持：提供接线图、TIA Portal 组态指导及固件升级建议（免费）。
Technical FAQ
Q1：6ES7513-1AL02-0AB0 与 6ES7513-1AL01-0AB0 有何区别？
A：-1AL02 为 V2.x 固件版本，支持 OPC UA 服务器及更多 PROFINET 设备连接数（最多 256 个 IO 设备），-1AL01 为早期版本，功能集略有差异。
Q2：是否兼容现有 S7-300 程序？
A：不可直接移植，需通过 TIA Portal 迁移向导重新组态。西门子提供官方迁移工具，Konmask 可提供迁移咨询支持。
Q3：是否支持 PROFIBUS 通信？
A：CPU 1513-1 PN 本体不含 PROFIBUS 接口，需加装 CM 1542-5 通信模块实现 PROFIBUS DP 主站功能。
Q4：存储卡是否必须？
A：CPU 可在无存储卡状态下运行（程序存于内置 FLASH），但建议配置 SIMATIC 存储卡用于程序备份及固件更新。
Q5：是否可以混用不同固件版本的 CPU？
A：同一项目中建议使用相同固件版本，混用可能导致 TIA Portal 兼容性警告，需逐一确认功能块版本。
