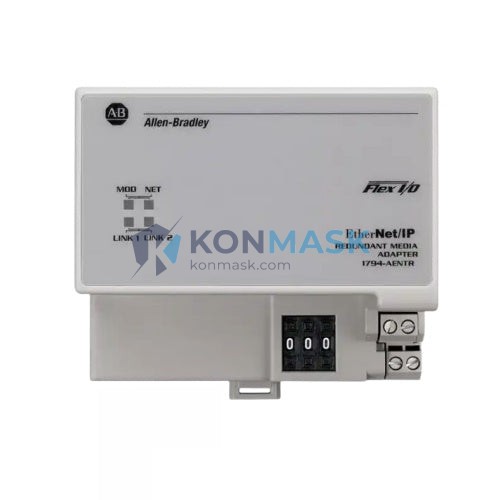

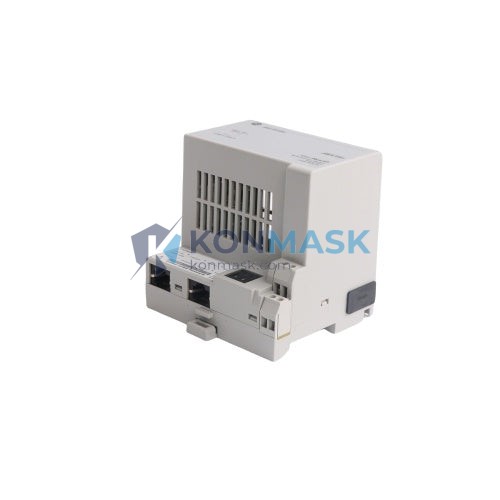

Allen-Bradley 1794-AENTR – EtherNet/IP Adapter Module | FLEX I/O Platform
工程背景：在现代离散制造与过程控制系统中，现场 I/O 与控制器之间的实时通信可靠性直接决定产线稳定性。Allen-Bradley 1794-AENTR 作为 FLEX I/O 平台的核心通信节点，通过标准 EtherNet/IP 协议将分布式 I/O 模块无缝接入 Logix 控制架构，是工厂以太网化改造与新建项目的首选适配器。
产品定位：1794-AENTR 专为需要高速、确定性以太网通信的工业应用设计，支持 DLR（设备级环网）拓扑，提供冗余网络路径，显著降低单点故障风险。适用于汽车、食品饮料、生命科学、油气及一般制造等行业的分布式控制系统。
Complete Technical Specifications
| Part Number | 1794-AENTR |
| Manufacturer | Allen-Bradley / Rockwell Automation |
| Product Series | FLEX I/O |
| Communication Protocol | EtherNet/IP (CIP) |
| Network Topology | Linear, Star, Device Level Ring (DLR) |
| Ethernet Ports | 2 × RJ-45 (10/100 Mbps, Auto-negotiate) |
| Max I/O Modules per Bank | 8 modules |
| Max I/O Points | 128 digital / 64 analog (per bank) |
| RPI (Requested Packet Interval) | Minimum 1 ms |
| Power Supply Voltage | 24V DC (via FLEX I/O power supply) |
| Current Consumption | 500 mA @ 5V DC (backplane) |
| Operating Temperature | 0°C to +55°C (32°F to 131°F) |
| Storage Temperature | -40°C to +85°C |
| Relative Humidity | 5% to 95% (non-condensing) |
| Enclosure Rating | IP20 (panel mount) |
| Dimensions (H × W × D) | 94 mm × 35 mm × 87 mm |
| Weight | 240 g |
| Certifications | UL, CE, C-Tick, ATEX (Zone 2) |
| Compatible Controllers | ControlLogix, CompactLogix, SoftLogix (Studio 5000 / RSLogix 5000) |
| Firmware Upgrade | Supported via BootP/DHCP or RSLinx |
Proven Application Environments
- Automotive Assembly Lines：DLR 环网拓扑确保传送带、焊接机器人与视觉检测站的实时 I/O 通信不中断。
- 食品饮料灌装产线：IP20 面板安装配合不锈钢控制柜，满足 GMP 洁净区域部署要求。
- 油气管道监控：ATEX Zone 2 认证支持潜在爆炸性气体环境下的安全部署。
- 制药批次控制：与 ControlLogix 冗余系统配合，满足 FDA 21 CFR Part 11 审计追踪要求。
- 水处理与公用工程：宽温度范围与高湿度耐受性适合户外控制柜应用。
- 仓储物流分拣系统：最小 1 ms RPI 满足高速分拣机的确定性控制需求。
Engineering Advantages
- DLR 冗余网络：双 RJ-45 端口支持设备级环网，单链路断路后自动切换，恢复时间 <3 ms，无需额外交换机。
- 无缝 Logix 集成：通过 Studio 5000 Add-On Profile (AOP) 实现即插即用配置，减少工程调试时间。
- 模块化扩展：单适配器最多支持 8 个 FLEX I/O 模块，混合数字/模拟/特殊功能模块自由组合。
- 在线固件升级：支持不停机固件更新，降低维护窗口需求。
- 紧凑型设计：35 mm 超薄宽度节省控制柜空间，适合密集布线场景。
- 广泛认证体系：UL/CE/ATEX 多重认证，满足全球项目合规要求。
System Architecture & Signal Flow
1794-AENTR 在 EtherNet/IP 网络中作为 Adapter（从站） 运行，由 ControlLogix / CompactLogix 控制器（Scanner）发起周期性 I/O 连接：
- 网络层：控制器通过工业以太网交换机或 DLR 环网连接至 1794-AENTR 的 Port 1 / Port 2。
- 适配器层：1794-AENTR 接收控制器的输出数据（Output Assembly），并将 I/O 模块采集的输入数据（Input Assembly）实时回传。
- 背板总线：适配器通过 FLEX I/O 背板与最多 8 个 I/O 模块通信，背板通信速率 500 kbps。
- 现场信号：各 I/O 模块连接传感器、执行器、变送器等现场设备，完成信号采集与控制输出。
推荐配套模块：1794-IB16（16点数字输入）、1794-OB16（16点数字输出）、1794-IE8（8通道模拟输入）、1794-OE4（4通道模拟输出）。
Sourcing & Quality Verification
- 货源：Konmask.com 直接从授权分销商及可信赖的工业剩余物资渠道采购，确保原厂正品。
- 检验流程：每件产品经过外观检查、铭牌核验、序列号比对及功能通电测试（适用时）。
- 包装：原厂包装或专业防静电工业包装，配备防震缓冲材料，确保运输安全。
- 质量红线：拒绝翻新件、仿制品及来源不明产品；所有库存附带检验记录，可追溯。
- 保修：提供 12 个月有限质保，DOA（到货即损）72 小时内免费换货。
Procurement Process
- 询价：通过网站在线询价表、邮件 support@konmask.com 或电话 +0086 19859288691 提交型号及数量需求。
- 报价确认：我们将在 1 个工作日内提供含货期、价格及运费的正式报价单（含 HKD/USD 双币种）。
- 下单付款：支持 T/T 电汇、信用卡（Visa/Mastercard）及 PayPal；大额订单可协商账期。
- 发货：现货订单 1-3 个工作日内发货，提供 DHL / FedEx / UPS 国际快递追踪号。
- 售后支持：技术工程师提供安装调试指导，Studio 5000 配置文件按需提供。
Technical FAQ
Q1：1794-AENTR 与 1794-AENT 有何区别？
A：1794-AENTR 支持 DLR（设备级环网）拓扑，具备网络冗余能力；1794-AENT 仅支持线型/星型拓扑，无冗余功能。新项目推荐选用 1794-AENTR。
Q2：是否兼容 RSLogix 5000 旧版本？
A：兼容 RSLogix 5000 v16.0 及以上版本；Studio 5000 v21.0+ 支持完整 AOP 功能。建议升级至最新固件以获得最佳兼容性。
Q3：单台 1794-AENTR 可支持多少个 EtherNet/IP 连接？
A：最多支持 4 个并发 CIP 连接（含 1 个 I/O 连接 + 3 个显式消息连接），满足多控制器访问需求。
Q4：如何设置 IP 地址？
A：支持 BootP、DHCP 或通过旋转拨码开关设置静态 IP（最后两位八进制）。推荐使用 Rockwell BOOTP/DHCP Server 工具进行初始配置。
Q5：是否可以在 ATEX Zone 1 环境使用？
A：不可以。1794-AENTR 仅获得 ATEX Zone 2 认证，Zone 1 爆炸性环境需选用经过 Ex d 或 Ex e 防护等级认证的专用设备。
Q6：备件库存紧张时如何处理？
A：Konmask.com 维护全球供应商网络，可协助寻源。同时可提供功能等效的替代型号建议（如 1794-AENTRXT 宽温版本）。
