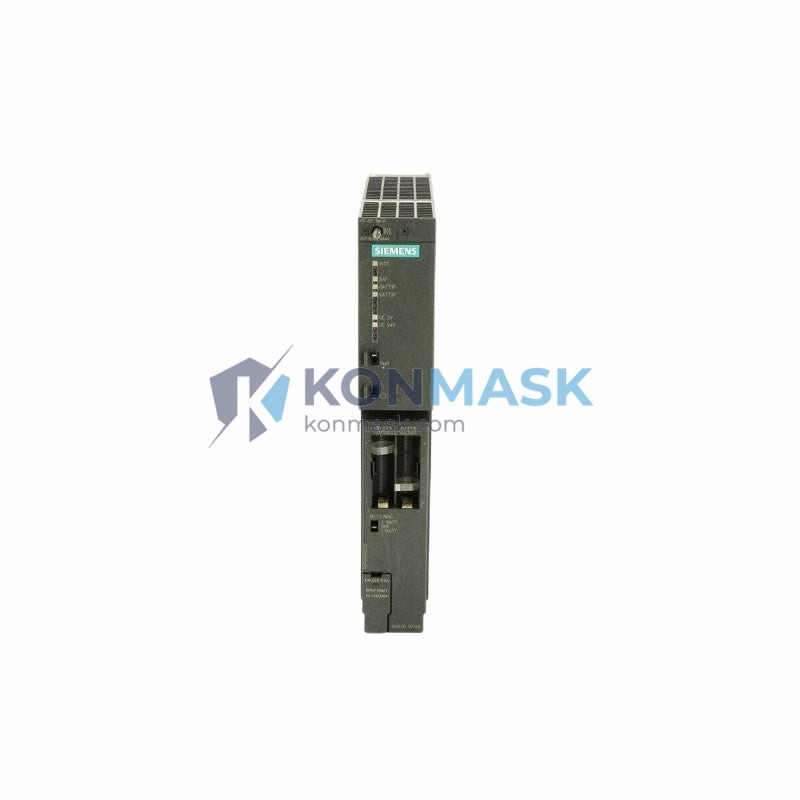

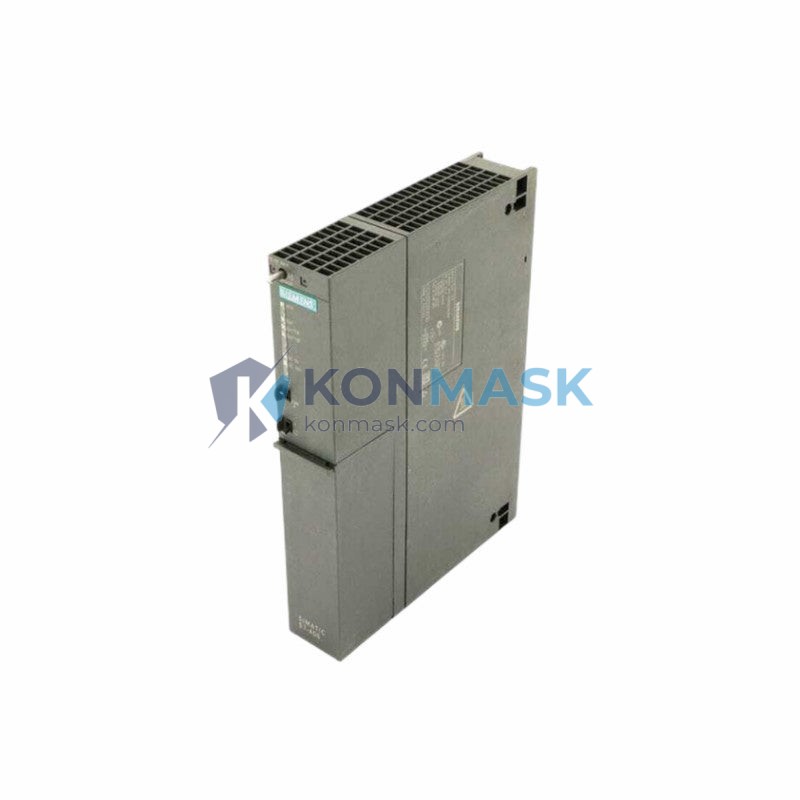

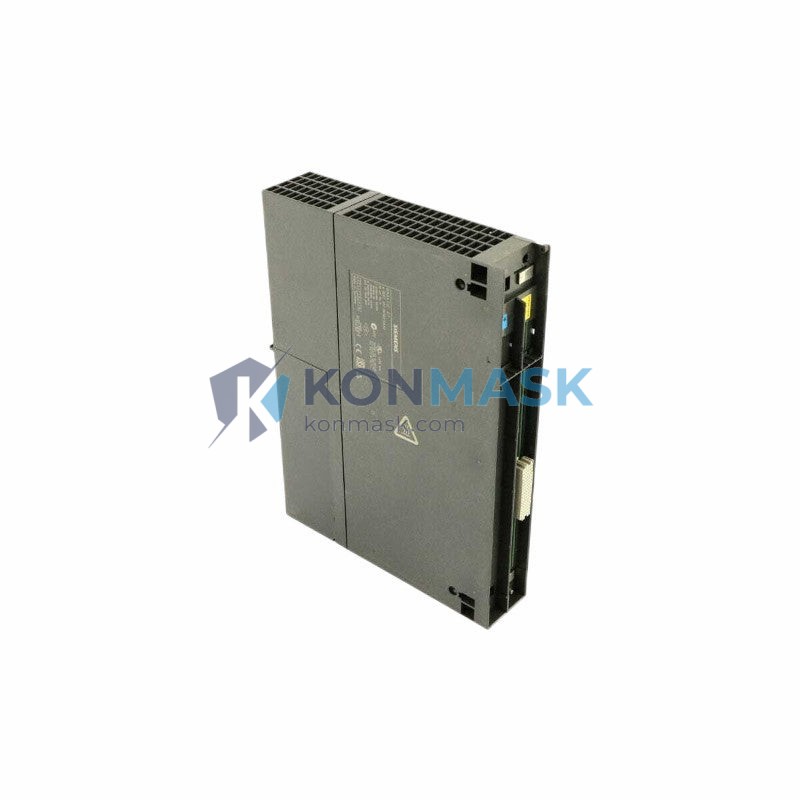

SIEMENS 6ES7407-0KR02-0AA0 — PS407 10A 宽范围电源模块 | SIMATIC S7-400 平台
工程背景：SIMATIC S7-400 是西门子面向过程自动化与大型制造系统的旗舰级 PLC 平台，广泛部署于石化、冶金、电力、汽车及轨道交通等高可靠性场景。PS407 系列电源模块作为 S7-400 机架的核心供电单元，直接决定整个控制系统的稳定性与可用性。
产品定位：6ES7407-0KR02-0AA0 是 PS407 系列中额定输出电流最大的标准型号（10A/24VDC），适用于满配 S7-400 机架或多模块高负载场景。其宽范围交流输入设计使其能够无缝适配全球不同电网标准，是跨国项目与备件统一化管理的首选规格。
Complete Technical Specifications
| Parameter | Value |
|---|---|
| Order Number (MLFB) | 6ES7407-0KR02-0AA0 |
| Product Family | SIMATIC S7-400 PS407 |
| Input Voltage (AC) | 85 – 264 V AC (Wide Range) |
| Input Frequency | 47 – 63 Hz |
| Output Voltage | 24 V DC (regulated) |
| Output Current (rated) | 10 A |
| Output Power | 240 W |
| Backplane Bus Supply (5V) | 5 V DC / up to 20 A (via backplane) |
| Redundancy Capability | Yes (parallel operation supported) |
| Diagnostic LED | INTF (Internal Fault), EXTF (External Fault), DC5V, DC24V |
| Protection Class | IP20 |
| Mounting | S7-400 UR1 / UR2 / UR2-H / CR2 / CR3 rack, Slot 1 or 2 |
| Dimensions (W×H×D) | 50 × 290 × 210 mm |
| Weight | approx. 1,400 g |
| Operating Temperature | 0 °C to +60 °C |
| Storage Temperature | −40 °C to +70 °C |
| Relative Humidity | 10 % – 95 % (non-condensing) |
| Certifications | CE, UL, cUL, FM, ATEX (Zone 2) |
| Firmware Version | V2.x (KR02 revision) |
| MTBF | > 300,000 hours (per IEC 61709) |
Proven Application Environments
- Process Industries：石化 DCS 集成、天然气管线 SCADA、化工反应器控制
- Power Generation：火电/水电厂辅机控制、变电站自动化（SA）系统
- Automotive Manufacturing：焊装线 PLC 机架、涂装车间防爆区域控制柜
- Rail & Transit：牵引变电所、信号联锁系统辅助电源
- Metals & Mining：轧机传动控制、矿山提升机安全回路
- Redundant Systems：与第二块 PS407 并联实现 N+1 冗余供电架构
Engineering Advantages
- Wide-Range AC Input (85–264 V)：单一型号覆盖全球电网，无需变压器适配，简化全球备件管理
- 10 A / 240 W 高输出能力：支持满配 S7-400 机架（CPU + 多块 I/O 模块）无降额运行
- 冗余并联设计：两块 PS407 可并联运行，任一故障时另一块无扰切换，系统可用性达 99.99%+
- 四路诊断 LED：INTF / EXTF / DC5V / DC24V 实时状态可视，故障定位时间 < 30 秒
- ATEX Zone 2 认证：可部署于存在爆炸性气体的危险区域，满足 IEC 60079 要求
- 长寿命设计：MTBF > 300,000 小时，与 S7-400 平台生命周期匹配
System Architecture & Signal Flow
[AC Mains 85–264V] ──► [EMI Filter] ──► [PFC Stage]
│
[Switching Converter]
│ │
[24V DC / 10A] [5V Backplane Bus]
│ │
[External 24V Load] [CPU + I/O Modules]
│
[Redundancy Diode] ◄── [2nd PS407 (optional)]
电源模块通过背板总线直接为 CPU、通信处理器（CP）及所有 I/O 模块供电；24V DC 输出端子同时为外部传感器、执行器及现场仪表供电。冗余配置时，两路输出经内置隔离二极管合并，任一模块故障不影响总线电压。
Sourcing & Quality Verification
- 货源：原装西门子正品，来自授权分销渠道及工厂拆机备件，附原厂标签与铭牌
- 入库检验：外观目检 → 铭牌核对（MLFB / 序列号）→ 上电功能测试（输出电压 / 电流 / LED 诊断）→ 绝缘耐压测试
- 包装：防静电袋 + 珍珠棉内衬 + 双层瓦楞纸箱，满足 ISTA 2A 运输标准
- 质量红线：拒绝翻新件、拒绝无铭牌件、拒绝序列号不可查件；所有出货件均可通过西门子 Industry Mall 序列号验证
Procurement Process
- 询价：通过页面「Add to Cart」或发送邮件至 support@konmask.com 提交型号与数量需求
- 报价确认：我们在 1 个工作日内提供含税价格、库存状态及预计交期
- 付款：支持 T/T 电汇、信用卡（Visa / Mastercard）、PayPal；大额订单可协商账期
- 发货：现货订单 1–2 个工作日内发出，提供快递单号及物流跟踪链接
- 售后：提供 12 个月质保；DOA（到货即损）48 小时内免费换货
Technical FAQ
Q1：6ES7407-0KR02-0AA0 与 6ES7407-0KA02-0AA0 有何区别？
A：KR02 额定输出 10A/240W；KA02 额定输出 4A/100W。KR02 适用于满配或高负载机架，KA02 适用于轻载或小型机架。
Q2：是否支持与 S7-400H 冗余系统配合使用？
A：是。PS407 10A 可在 S7-400H 机架中并联冗余运行，符合 SIMATIC S7-400H 系统手册（A5E00069866）要求。
Q3：输入电压瞬间跌落（Voltage Dip）时模块如何响应？
A：模块内置储能电容，可维持输出稳定达 20 ms（典型值），满足 IEC 61000-4-11 Class 3 要求，不会引发 CPU 复位。
Q4：EXTF LED 常亮代表什么？
A：表示外部故障，通常为 24V 输出过载或短路。请检查外部负载电流是否超过 10A，或排查现场接线短路点。
Q5：是否提供原厂测试报告或合格证？
A：可提供入库检验报告；如需原厂 CoC（Certificate of Conformance），请在下单时注明，我们将协助向西门子申请。
